غلاف وحدة التحكم الصناعية المختلط من بثق الألمنيوم + الصفائح المعدنية مع تشطيب سطحي مزدوج: طلاء بالمسحوق + أنودة مشطوفة لأداء متفوق وجماليات

مع التطور السريع لأتمتة العمليات الصناعية والحوسبة الطرفية، لم تعد غلافات المعدات مجرد أغلفة واقية بسيطة. بل أصبحت جزءًا حيويًّا من تصميم النظام، وتؤثر تأثيرًا مباشرًا على الأداء الحراري، والسلامة الإنشائية، والتحصين الكهرومغناطيسي، وهوية العلامة التجارية للمنتج .

في الآونة الأخيرة، نجحت شركتنا في تسليم مشروع إنتاج كمي لـ غلاف تحكُّم صناعي مدمج يجمع بين تقنية البثق الألومنيوم وتقنية الصفائح المعدنية لعميل صناعي خارجي. ويجمع هذا الغلاف المتقدِّم بين مزايا تقنية غلاف البثق الألومنيوم وتصنيع غلاف الصفائح المعدنية الدقيق , متكامل مع نظام تشطيب سطحي مزدوج. تم تصميمه لدعم منصات الحوسبة عالية الأداء مثل NVIDIA Jetson Orin، وأنظمة التحكم الصناعية، والأجهزة الحافة الذكية.

1. تصميم هجين هيكلي: الجمع بين قوة الهياكل الألومنيومية المُشكَّلة بالبثق والعلب المعدنية المطروقة

تُبنى العلب الصناعية التقليدية عادةً باستخدام إما هياكل معدنية مطروقة بالكامل أو هياكل ألومنيوم مُشكَّلة بالبثق بالكامل. ومع ذلك، فإن كل حل يعاني من قيود جوهرية:

· توفر العلب المعدنية المطروقة مرونة ممتازة في القص والتشكيل لكن قد تفتقر إلى الصلابة والكفاءة الحرارية في التطبيقات عالية القدرة

· توفر العلب الألومنيومية المُشكَّلة بالبثق قوة وتفريغ حراري متفوقين لكنها أقل مرونة في تصميم واجهات الإدخال/الإخراج المخصصة

للتغلب على هذه التحديات، يعتمد هذا المشروع هندسة علبة هجينة من الألومنيوم المُشكَّل بالبثق + المعدن المطروق , محققة توازنًا مثاليًا بين الأداء والتخصيص.

الهيكل الرئيسي: علبة ألومنيوم 6063-T5 مُشكَّلة بالبثق

يتكوّن الإطار الهيكلي الرئيسي من مقاطع ألمنيوم مُستخرجة من سبيكة 6063-T5 , ويوفر:

· صلابة هيكلية عالية مع أضلاع تقوية داخلية مدمجة

· تصميم لوحة أمامية متجانسة دون براغي ظاهرة لإطلالة صناعية أنيقة

· تحسين التوصيل الحراري لتبديد الحرارة بكفاءة

· عملية تركيب أسرع، مما يقلل من زمن التصنيع الكلي

هذه البنية مناسبة بشكل خاص لـ أنظمة حوسبة الحواف الاصطناعية ووحدات التحكم في الأتمتة الصناعية التي تتطلب استقراراً عالياً وموثوقية طويلة الأمد .

اللوحات الوظيفية: أجزاء معدنية دقيقة مصنوعة من صفائح ألمنيوم 5052

تُصنع لوحات الواجهة العلوية والسفلية والخلفية باستخدام معالجة صفائح الألومنيوم 5052 ، وتوفّر ما يلي:

· قصّات مخصصة عالية المرونة دون الحاجة إلى قوالب أداة باهظة الثمن

· تخطيطات واجهات إدخال/إخراج قابلة للتخصيص، تشمل منافذ USB وإيثرنت والطاقة وواجهات GPIO

· هيكل قابل للفصل مُجمَّع بالبراغي لتسهيل الصيانة والترقيات

· تخصيص اقتصادي للدُفعات الصغيرة لتسريع بروتوكولات النماذج الأولية والتطوير

المزايا الهندسية للتصميم الهجين

وبالمقارنة مع الحلول التقليدية، يوفِّر هذا الهيكل الهجين ما يلي:

· تحسُّن في الأداء الحراري بنسبة ٢٠–٣٥٪ مقارنةً بال housings المصنوعة بالكامل من الصفائح المعدنية

· مرونة أعلى في تخصيص الواجهات بنسبة تزيد على ٥٠٪ مقارنةً بالتصاميم المصنوعة بالكامل بالبثق

· خفض في الوزن بنسبة ٣٠–٤٠٪ مقارنةً بال housings القائمة على الفولاذ

· توازن أفضل بين القوة الميكانيكية والمرونة التصميمية

هذا يجعله حلاً من الجيل التالي للحديثة العلب الألومنيوم الصناعية وأنظمة علب الصفيحة المعدنية .

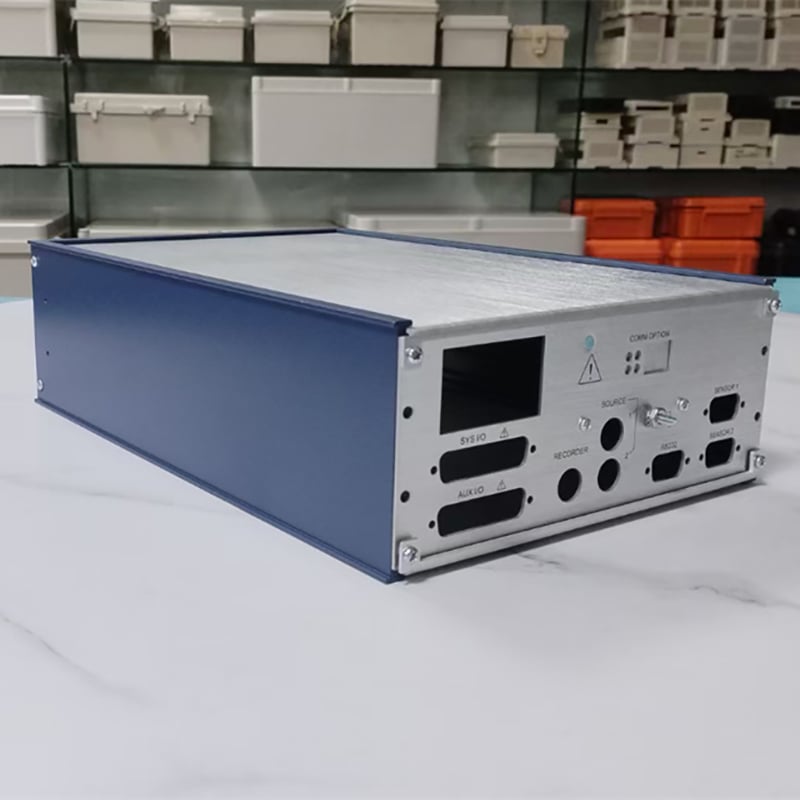

2. نظام التشطيب السطحي المزدوج: المتانة الصناعية تلتقي بالجمالية الفاخرة

لتحقيق المتطلبات الوظيفية والبصرية، تعتمد العلبة على نظام المعالجة السطحية المزدوج ، مما يخلق مظهرًا صناعيًا متميزًا عالي الجودة.

الإطار الرئيسي: تشطيب الطلاء بالمسحوق الأزرق الداكن

يتم معالجة إطار البثق الألومنيومي باستخدام طلاء بالمسحوق الكهروستاتيكي الأزرق الداكن , ويوفر:

· التصاق قوي ومقاومة ممتازة للتآكل

· مقاومة عالية للتآكل والحمض والقلويات

· أداء مستقر في درجات الحرارة القصوى من -٣٠°م إلى ٥٠°م

· ملمس صناعي غير لامع لإطلالة عصرية وفاخرة

هذه النهاية تعزّز بشكل كبير من تميُّز المنتج في البيئات الصناعية، لا سيما لمعدات الذكاء الاصطناعي والأتمتة.

الألواح: تشطيب الألومنيوم المؤكسد بلون فضي مُلمّع

تستخدم ألواح الصفائح المعدنية الأكسدة الملمّعة للألومنيوم ، وتوفّر ما يلي:

· ملمس معدني طبيعي مع خطوط ملمّعة دقيقة

· مقاومة محسّنة للأكسدة والخدوش بفضل طبقة الأكسدة

· تحسين خصائص التوصيل الحراري لتبديد الحرارة المساعدة

· تباين قوي مع الإطار الأزرق، ما يعزز التدرج البصري وهوية المنتج

وبالإضافة إلى ذلك، تتضمن اللوحة الخلفية طباعة حريرية سوداء عالية الدقة لتسمية الواجهات بشكل واضح وتحديد النظام.

٣. التصميم الهندسي الوظيفي للتطبيقات الصناعية

وبالإضافة إلى الجوانب الجمالية والهيكلية، تم تحسين هذا الغلاف ليتناسب مع عمليات النشر الصناعي الفعلية.

توافق لوحة العرض الأمامية

· نافذة عرض كبيرة محجوزة في اللوحة الأمامية

· يتوافق مع شاشات الكريستال السائل (LCD)، ووحدات الشاشات التي تعمل باللمس، ولوحات المؤشرات

· تخصيص مرن لأحجام الشاشات المختلفة وهيكل التركيب

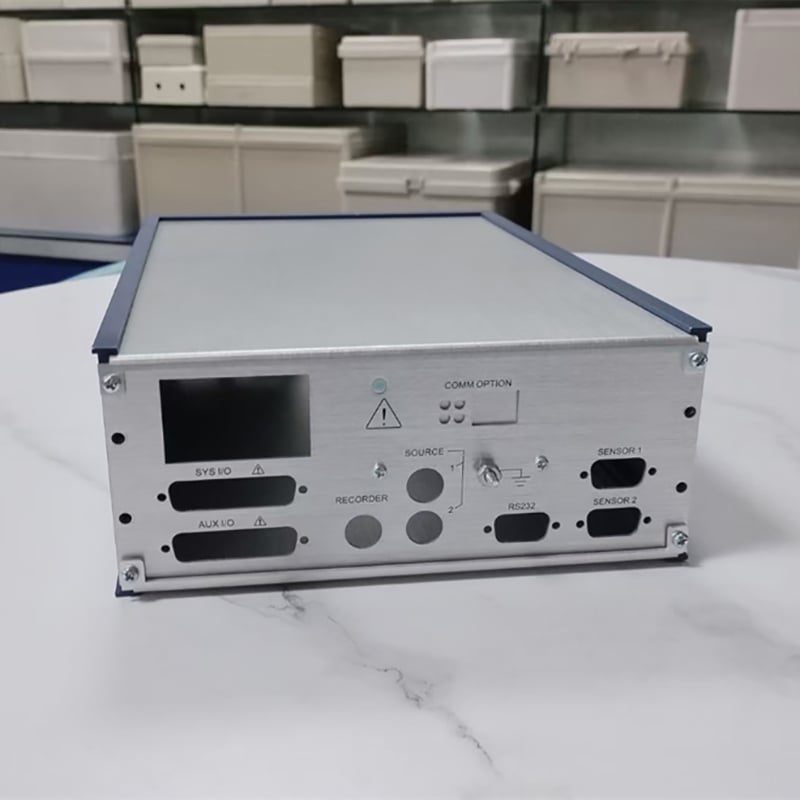

تصميم الواجهة المعياري

تدعم اللوحة الخلفية تكوينات إدخال/إخراج قابلة للتخصيص بالكامل:

· منافذ إيثرنت جيجابت

· واجهات يو إس بي 2.0 / يو إس بي 3.0

· مدخل طاقة تيار مستمر أو موصلات طيّاريه

· توسيع المنافذ الرقمية المُدخلة/المُخرجة العامة (GPIO) وفتحات الهوائيات

يتيح هذا التصميم الوحدوي التكيّف السريع مع مختلف متطلبات الأنظمة الصناعية.

التخطيط الداخلي للحوسبة عالية الأداء

· دعائم تثبيت مخصصة لألواح الدوائر المطبوعة (PCB) لتثبيت آمن

· تصميم تدفق الهواء المُحسَّن للتبريد السلبي والفعّال

· متوافق مع وحدات الذكاء الاصطناعي من شركة نفيديا جيت سون أورين نانو / أورين إن إكس

· دعم التراكب متعدد الطبقات للتكامل الصناعي المدمج

ميزة الهيكل الخفيف الوزن

مقارنةً بالغلاف الخارجي الفولاذي التقليدي:

· خفض الوزن بنسبة تصل إلى ٤٠٪

· تركيب أسهل على الجدران وتثبيت أبسط في الرفوف

· تحسين كفاءة الخدمات اللوجستية وتخفيض تكاليف الشحن

4. نطاق واسع من التطبيقات الصناعية

يُستخدم هذا الغلاف الخارجي الهجين على نطاق واسع عبر قطاعات صناعية متعددة:

أنظمة الحوسبة الذكية الطرفية (Edge AI)

مثالي لأنظمة منصات NVIDIA Jetson المستخدمة في:

· أنظمة فحص الرؤية الاصطناعية

· أجهزة الاستنتاج في التعلُّم الآلي

· وحدات التحكم في الأتمتة الذكية والروبوتات

معدات المراقبة والتحكم الصناعية

تُستخدم في:

· أنظمة أتمتة المصانع

· وحدات اكتساب البيانات والمراقبة

· أنظمة إدارة الطاقة والطاقة الكهربائية

أجهزة الاتصالات الصناعية

بما في ذلك:

· مفاتيح الشبكات الصناعية

· بوابات الإنترنت للأشياء (IoT)

· وحدات التحكم في الاتصالات عن بُعد

تطبيقات البيئة القاسية

· أنظمة التحكم المثبتة على المركبات

· معدات المراقبة الخارجية

· البيئات الصناعية منخفضة الحرارة أو عالية الحرارة

5. إمكانات التخصيص الكامل من مرفق التصنيع الخاص بنا

وبصفتنا مصنّعين محترفين متخصّصين في صناديق الألومنيوم وصناديق الصفائح المعدنية ، نحن نقدم حلول OEM/ODM الكاملة:

التخصيص الهيكلي

· تطوير قوالب ملفات الألومنيوم المبثوقة

· ختم الصفائح المعدنية، والثني وتصنيع CNC

· تحسين الهيكل الدقيق للتطبيقات الصناعية

خيارات إنهاء السطح

· طلاء بالمسحوق مع تخصيص كامل لألوان RAL

· التأكسد الكهربائي (بتشطيبات طبيعية، سوداء، وفضية)

· التأكسد الكهربائي القاسي لتعزيز المتانة

التشغيل الدقيق والتنجيم بالعلامة التجارية

· قطع بالتحكم العددي الحاسوبي (CNC) لفتحات العروض والموصلات

· طباعة الشعار بالحرير أو النقش الليزري

· الطباعة بالأشعة فوق البنفسجية لتسمية المنتجات والتنجيم بالعلامة التجارية

التجميع ودعم الخدمات اللوجستية

· مسامير وتُثبّتات من الفولاذ المقاوم للصدأ ومجموعات التركيب

· وسادات حرارية واكسسوارات التثبيت الداخلية

· تغليف وتوثيق جاهزان للتصدير

· الرسومات الفنية باللغة الإنجليزية ودعم الجمارك

الاستنتاج: المُغَلِّفات الهجينة هي مستقبل التصميم الصناعي

وبما أن الأنظمة الصناعية لا تزال تتطور نحو قدرة حوسبة أعلى، وتصميم أكثر إحكاماً، وكفاءة طاقية محسَّنة، فإن الحلول التقليدية أحادية المادة مثل المُغَلِّفات المعدنية الكاملة أو المُغَلِّفات الألومنيومية أو المُغَلِّفات الألومنيومية لم تعد كافية.

إدماج هياكل الألومنيوم المُشكَّلة بالبثق، والتصنيع الدقيق للمعادن الورقية، وتكنولوجيا التشطيب السطحي المزدوجة تمثل الجيل القادم من تصميم المُغَلِّفات الصناعية.

ستواصل شركتنا تطوير هندسة المُغَلِّفات الهجينة لتقديم حلول مُغَلِّفات صناعية أكثر موثوقية، وأكثر كفاءة، وأكثر قابلية للتخصيص للعملاء في جميع أنحاء العالم.
